Banc Fonctionnel Générique
Le Banc Fonctionnel Générique (BFG) permet d’effectuer différents modes de tests sur plusieurs types de produits moyennant un minimum d’adaptation. Il autorise le déroulement d’un ensemble de scénarii qui vont sanctionner la conformité et les performances de l’équipement sous test. Son mode « pas à pas » permet un diagnostic de panne rapide durant les phases de PRODUCTION ou SAV de l’équipement testé. Un autotest et une calibration automatique facilitent sa maintenance périodique.
PRINCIPE

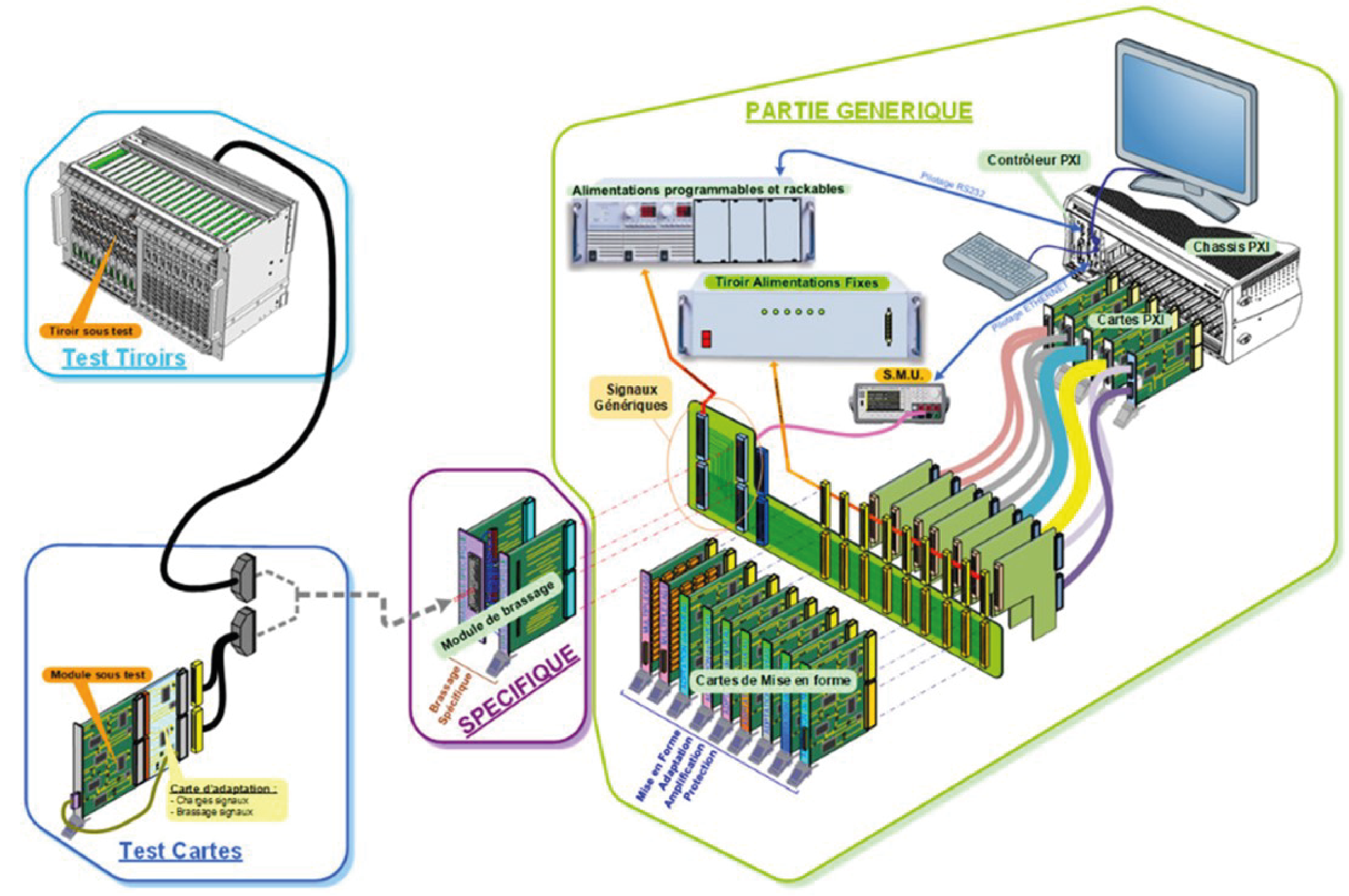

Le Banc Fonctionnel Générique (BFG) est structuré autour des sous-ensembles suivants :
• Plusieurs cartes (ou modules) COTS de base qui permettent de réaliser les fonctions primaires (ETOR, STOR, analogiques, temporelles, LNS, …)
• Plusieurs cartes de mise en forme assurant les compatibilités externes
• Une partie « relais » pour le multiplexage des signaux
• Un câblage filaire restreint
A la partie générique du BFG y est associée une partie spécifique composée d’un module de brassage. Il permet de regrouper les signaux nécessaires à la validation vers une connectique adaptée à celle de l’équipement sous test.
Un autotest intégré permet le diagnostic rapide de 100% des fonctions génériques.
La fonction automatique de calibration garantit la tenue des performances dans le temps.
DOMAINE D’APPLICATION
Le banc de test générique est utilisé en interne chez ARCYS pour la validation (ou le dépannage) de ses produits afin d’attester de la conformité à leur spécification technique de besoin (STB) ou à leur dossier de définition (DD).
Les produits cibles sont nombreux (PN, Ferro, NC, …) ; Cartes, calculateurs, modules analogiques ou numériques nécessitant le contrôle et le pilotage de nombreuses ressources.
SPÉCIFICATIONS TECHNIQUES
LE LOGICIEL : NI LABVIEW ET NI TESTSTAND
NI LabVIEW pour le pilotage des instruments de mesure et cartes COTS.
NI TestStand pour le séquencement des tests automatiques et génération du rapport.
EDITIONS AUTOMATIQUES DES RAPPORTS (PDF, XLS OU XML) DE :
• Validation fonctionnelle de l’équipement sous test
• Calibration
• Autotest
AUTRE :
• Pilotage étuve
• Archivage réseau
• Suivi des obsolescences
• Vérification automatique de la configuration
• Gestion des accès opérateurs
Fiche Produit - Banc Fonctionnel Générique (BFG)
